樹木液流監測系統（熱場變形法）

型號：DF-HFD

樹木液流監測系統系統簡介

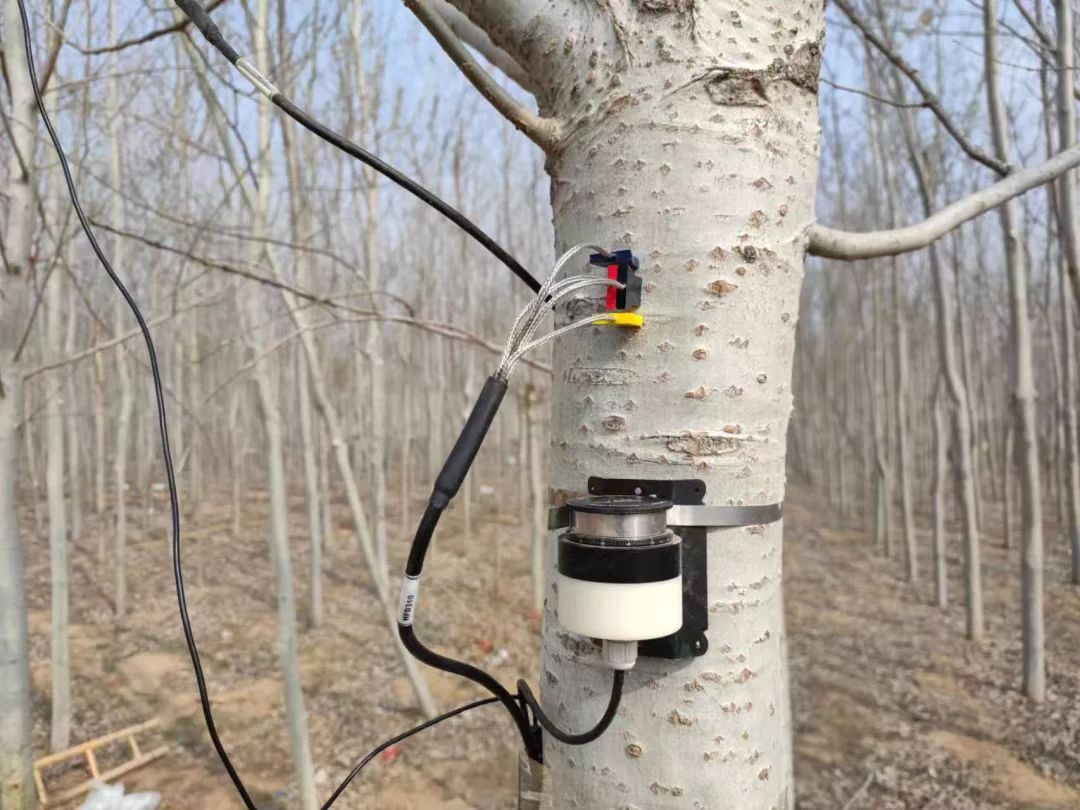

系統主要由探針、數據采集器、太陽能供電組件組成。結構簡單，體型小巧，易安裝，可用于野外長期自動觀測高低液流以及逆向液流的測定。

樹木液流監測系統是*種基于持續加熱的液流測量技術，可以實現高時間分辨率的不同深度多位點測量，能夠?qū)Ω?、低、零液流以及逆向液流?shí)現精準測定，有助于研究植物水分生理過程以及植物對外界環境突變的響應，了解植物夜間水分活動及根系水力再分配，進*步理解植物生理與水分關系。

數據采集器基于4G無線網絡傳輸，可采集四路模擬信號，并輔助有SDI-12數字總線接口、計數接口。模擬通道采用高精度AD轉換，低功耗設計，抗干擾能力強，價格低，體型小巧，簡單易安裝。

樹木液流監測系統系統特點

能夠測量高、低、零液流及逆向液流

低功耗，抗干擾能力強

體型小巧，易安裝，軟件硬件操作簡單

4G網絡傳輸

支持遠程下載數據和修改參數

樹木液流監測系統技術參數

液流探針參數

每套HFD探針包含1根加熱探針和3根溫度探針

加熱探針長60 mm

溫度探針長45 mm

測量位點數量：2個，可定制

功率：0.5W

電纜長度：標準5米（可定制需要長度）

信號輸出：40uV/℃

數據采集器

供電電壓：11-15V DC

模擬通道：4個差分通道，量程：±78mV~±2500mV

溫度分辨率：0.003℃

采樣頻率：默認10秒，可設置，支持自動采樣求平均值

激勵電壓：1路，2~10V可調節，可用于液流探針的加熱電源

采樣間隔：zui小1min，可根據需要設置

數據存儲：本機2MB存儲，服務器端無限量存儲

數據傳輸：4G或2G傳輸

通信接口：TYPE-C

供電方式：12V40W太陽能供電系統

系統組成

液流探針1套；數據采集器1套；太陽能供電組件1套
